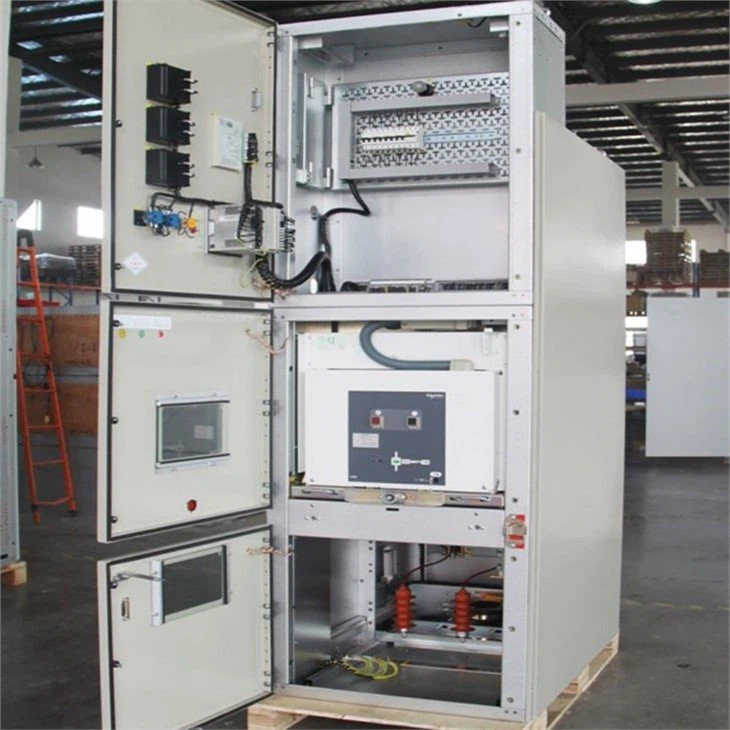

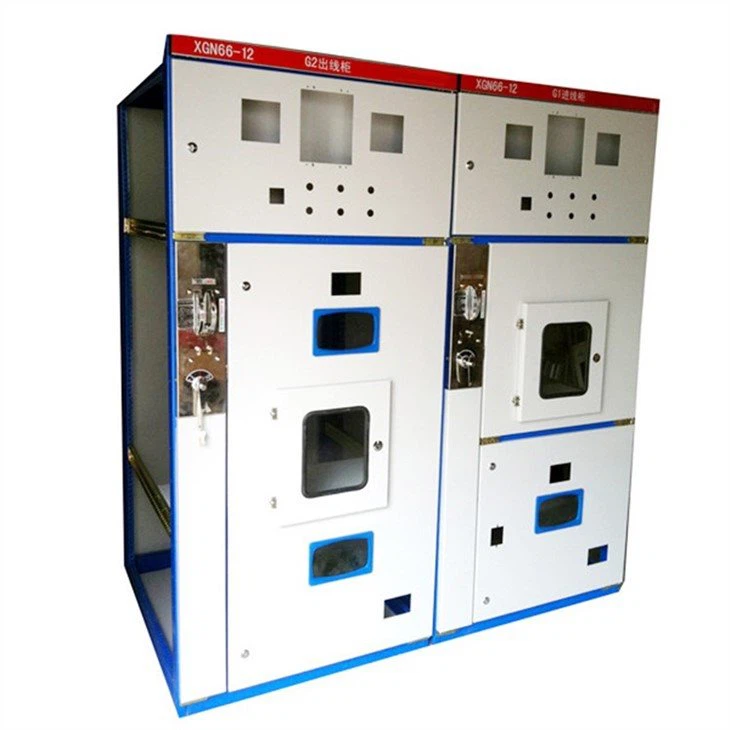

Modulare Schaltanlage für Hochspannungs-Umspannwerke

Der modulare Hochspannungsschaltschrank vom Typ XGN2 dient zum Empfang und zur Verteilung der elektrischen Energie in einem dreiphasigen Wechselstromnetz mit einer Nennspannung von 3, 6, 10 kV und einer Nennfrequenz von 50 Hz, insbesondere für häufig genutzte Anwendungen. Sein Sammelschienensystem ist eine Einzelsammelschiene (die die Einzelsammelschiene mit Bypass und die Doppelsammelschienenstruktur ableiten kann).

Der Schaltschrank entspricht den Anforderungen der Nationalen Standards GB3906 3-35KV AC Metallgekapselte Schaltanlagen und der internationalen Norm IEC298, außerdem werden „fünf Anti“-Verriegelungsfunktionen vorgeschlagen, wie z. B. Bruchschutz und versehentliches Schließen für Leistungsschalter, Trennschalter gegen Unterbrechen und Schließen mit Last, Erdungsdraht/-schalter gegen Unterbrechen und Schließen mit Last, Leistungsschalter/Trennschalter gegen Schließen mit Erdungsdraht/-schalter, gegen versehentliches Eintreten des Ladeintervalls.

Strukturbeschreibung

Die Schaltanlage ist eine kastenförmige, metallgekapselte, feste Struktur und der Schaltschrank besteht aus Profilenund G-Profile, die durch mehrere Verbindungsstücke zusammengebaut werden. Es ist in vier Fächer unterteilt, nämlich Sammelschienenfach, CB-Fach, Messfach und Kabelfach. Die Teilebearbeitung erfolgt mit einer CNC-Stanzmaschine, einer CNC-Biegemaschine und hochentwickelten Maschinen für die CNC-Bearbeitung Zentrum, das eine hohe Präzision in Form, Position und Abmessung gewährleistet, eine schnelle und genaue Herstellung ermöglicht und flexibel für die Kombination verschiedener Optionen ist, um unterschiedliche Anforderungen von Kunden zu erfüllen.

Haupteigenschaften

1. Die Kabine besteht aus zusammengebauter Struktur, ohne Schweißen, hoher mechanischer Festigkeit und künstlerischem Aussehen.
2. Der hintere obere Teil ist für den GN30-12-Drehtrennschalter und der untere Teil für den GN19-12C-Trennschalter. Die gemäß den Verfahren betriebene mechanische Verriegelungsvorrichtung kann einen zuverlässigen Sicherheitsschutz für das Bedienpersonal und die Ausrüstung bieten.
3. Der verwendete Hauptschalter ist vom Monoblock-Typ, Optionen wie ZN63-12(VS1-12) und VD4-12
4. In den Verriegelungen zwischen Hauptschaltern, Trennschaltern und Schaltschranktüren wird eine obligatorische mechanische Verriegelungsmethode eingesetzt, um die „Fünf-Proof“-Verriegelungsfunktion zu erfüllen und eine zufällige Kombination mit der Ringhaupteinheit zu ermöglichen.

Technische Parameter
