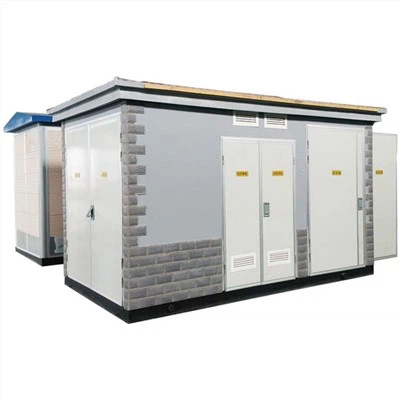

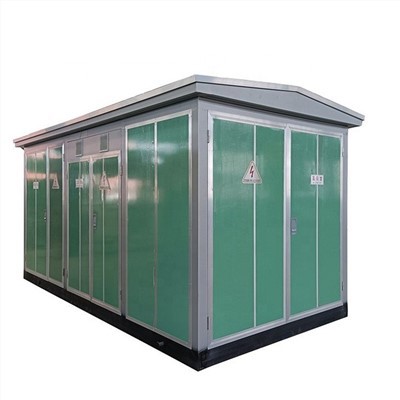

Compact -Umspannwerk, auch als vorgefertigter Umspannwerk bekannt, ist eine Art von Innen- und Outdoor -Kompaktverteilungsausrüstungen . Es kombiniert die Hochspannungsschaltausrüstung, Verteilungstransformatoren und niedrige Spannungsstromverteilungsgeräte miteinander in einem bestimmten Kabelschema, eingebaut in einer Stahlstruktur, die Feuchtigkeit, Rost, Staub, Ratten, Ratten, Feuerwache, Schütze gegen die Vorbeugung, Schütze gegen die Huge, Schütze gegen die Huge, Schütze, vorhersagen, feuern, feuern, feuern, feugen, vorhersagen, feugen, feuern, hagerung, schützend gegen die beweglich . Es ist für Minen, Fabriken, Öl- und Gasfelder und Windkraftwerke geeignet. . Es ersetzt das ursprüngliche Zivilverteilungshaus und das Kraftwerk und wird zu einem neuen vollständigen Satz von Transformator- und Verteilungsausrüstung .}
Was sind Vorteile von kompaktem Umspannwerk
Gesenkte Gesamtkosten
Im Vergleich zu einem herkömmlichen Umspannwerk sind diese Einheiten vormontiert, was dazu beiträgt, die Kosten zu minimieren. Kostensparende und zeitsparende .
Ein kleiner Fußabdruck
Kompakte Umspannwerke werden so konstruiert, dass sie nur sehr wenig Platz . verwenden, und es ist nicht so schwierig, sie in verschiedene Konfigurationen anzupassen
Umweltgefahren beseitigt
Es besteht die Notwendigkeit, den Boden für herkömmliche Umspannwerke zu graben, die die natürliche Entwässerung beeinflussen, aber es ist nicht der Fall mit einer kompakten Unterstation ., da ein manipulationssicherer Metallbehälter verwendet wird, um die Einheit zu enthalten. Es hilft, mehrere Umgebungsbedrohungen wie exponierte Erdungsleiter und Fechten zu beseitigen .}}}}}}}}
Darüber hinaus hilft der Behälter auch bei der Verhinderung von Ölverschmutzungen, die eine Bodenkontamination verursachen können. .
Bequemlichkeit und Sicherheit
Bei einer kompakten Unterstation gibt es weder Probleme mit der Umsiedlung von Geräten noch müssen eine traditionelle Station .. Diese Einheit ist kompakt gebaut und ihre Mobilität liefert den größten Bequemlichkeitswerten. Bietet eine gefährdungsfreie Umgebung für alle um sie herum .
Struktur der kompakten Unterstation
1. Hochspannungsschalter
Hochspannungsschränke können SF6-Gasisolierung, Umweltschutzgasisolierung, Kabiner für Ring-Ring-Netzwerk und atmosphärische Kabine für die versiegelte Luftdämmung verwenden . Die Richtung des Druckentlastungskanals des Hochspannungsschranks sollte in Richtung des Kabelgrabens .}}}}}}}}}}}}}}}}}}}
2. Transformator
Es wird empfohlen, energiesparende und umweltfreundliche, voll versiegelte, ölgezogene Transformatoren (Siliziumstahlblätter / amorphe Legierungen) für das Transformatorformular . Die spezifischen Parameter der Anforderungen von GB 1094, GB / T 6451 und GB 20052.}}}}}}}}}}}}}}}}} zu
Nennkapazität 400KVA, 500KVA, 630 KVA .
3. Niederspannungs-Leistungsverteilungsgerät
Wenn das Automatisierungsanschluss konfiguriert ist, sollte der interne Speicherplatz des Box-Transformators ausreichen, um den unabhängigen Sekundärschrank der DTU-öffentlichen Einheit . zu installieren
Ein Strom und ein Voltmeter sollten auf der Niedrigspannungs-Einkommensseite . installiert werden
Wenn die Kapazität der Hauptbusbar auf der niedrigen Spannungsseite 400kVA beträgt, wird empfohlen, dass der Nennstrom der Hauptbusbar auf der niedrigen Spannungsseite 800a . beträgt, wenn die Kapazität 500kVA 500kVA beträgt, der Bewertungsstrom der Hauptbushe-Bar auf der Kapazität von niedriger Spannung ist. Es wird empfohlen, 1250A . zu sein, dass die Hauptbusbart auf der Niederspannungsseite befindet
Kompakte Unterstationspezifikation
| Beschreibung | Einheit | Daten | |
| HV -Fach | Bewertungsfrequenz | Hz | 50 |
| Nennspannung | KV | 6 10 35 | |
| Maximale Betriebsspannung | KV | 6.9 11.5 40.5 | |
| Leistungsfrequenzspannung | KV | 32/36 42/48 95/118 | |
| (Phase zu Masse und zwischen Phasen)/ Unklemmefraktur | |||
| Blitzimpuls standspalten | KV | 60/70 75/85 185/215 | |
| (Phase zu Masse und zwischen Phasen)/ Unklemmefraktur | |||
| Bewertungsstrom | A | 400 630 | |
| Bewertet Kurzzeit-Stand der Strömung | Ka | 12.5(2S) 16(2S) 20(2S) | |
| Der Spitzenwert des Nennspeaks | Ka | 32.5 40 50 | |
| LV -Fach | Nennspannung | V | 380 200 |
| Bewertungsstrom des Hauptkreises |
A |
100-3200 | |
| Bewertet Kurzzeit-Stand der Strömung | Ka | 15 30 50 | |
| Der Spitzenwert des Nennspeaks | Ka | 30 63 110 | |
| Zweigstrom | A | 10 - 800 | |
| Anzahl der Zweigschaltungen | / | 1 - 12 | |
| Kompensationskapazität | KVA r | 0 - 360 | |
| Transformator | Nennkapazität | KVA | 50-2000 |
| Kurzschlussimpedanz | % | 4 6 | |
| Klopfbereich | / | ±2×2.5% ±5% | |
| Verbindungsgruppensymbol | / | Yyn 0 dyn11 | |
Anwendungen kompakter Umspannwerke
Kompakte Umspannwerke finden Anwendungen in einer Vielzahl von Branchen und Umgebungen:
Städtische Gebiete:
In dicht besiedelten städtischen Gebieten ist der Raum begrenzt.
Gewerbe- und Industriekomplexe:
Diese Umspannwerke werden üblicherweise in kommerziellen und industriellen Umgebungen verwendet, in denen ein stabiles Netzteil für den Betrieb von entscheidender Bedeutung ist. .
Wohnentwicklungen:
Kompakte Umspannwerke können in Wohnviertel integriert werden, um ein zuverlässiges Stromversorgung für Häuser zu gewährleisten, ohne die lokale Landschaft zu stören .
Remote -Standorte:
In entfernten oder isolierten Bereichen, in denen der Zugang zur Elektrizitätsinfrastruktur schwierig ist, können kompakte Umspannwerke eine effiziente und in sich geschlossene Lösung liefern .
Temporäre Installationen:
Für temporäre Stromanforderungen wie Baustellen oder Ereignisse können kompakte Umspannwerke schnell und einfach eingesetzt werden .
Wartungstipps für kompakte Umspannwerke
{Oder
2., ob das Erdungsgerät vollständig und gut angeschlossen ist
3. Gibt es eine Änderung der Outdoor -Umgebung . Beeinflusst sie die Sicherheit von Verkehr und Fußgängern?
{Oder
5. Staubentfernung innerhalb des Transformatorraums sollte alle zweiten Jahr . Die Oberfläche des Schrankkörpers aus Hochdruckraum und niedrigem Druck und der Oberfläche der Gasbox kann mit nassem Tuch abgewischt werden.
Oder
7. Wartung und Reparatur von Hochspannungsschalter und Betriebsschalter mit niedrigem Spannungsschalter
(1) Überprüfen Sie den Barometerzeiger . Ist es im grünen Bereich? Wenn es sich im roten Bereich befindet, öffnen und schließen Sie den Vorgang {. und benachrichtigen Sie den Hersteller, um sofort damit umzugehen. .
(2) Für die Schmierung mechanischer Teile können nach Abschluss der Schmierung mit universellem Lithium -Basisfett (Butter) . getrennte und kombinierte Betriebstests durchgeführt werden.
(3) Routinetests von Kabeln und Lightning-Arrestern müssen gemäß den Anforderungen von Routinetests . Isolationstest und Leckstromtest für Kabel- und Lightning-Arr-Eester . durchgeführt werden
9. Terminalstreifenwartung, Terminalzeile kann aufgrund von Wärmeerweiterung und kaltem Kontraktion locker werden. Eine jährliche Inspektion sollte durchgeführt werden, um alle Terminals im Terminalraum . Hinweis: Vor dem Wiederholung stellen Sie bitte sicher, dass sowohl der primäre AC-Schaltkreis als auch der sekundäre Kontrollkreislauf abgeschaltet sind, um einen elektrischen Stoß zu vermeiden!
10. Notizen für die Wartung kompakter Unterstierungen
(1) Die Tür des Kastens ist mit einem winddichten Mechanismus ausgestattet, der sicherstellen soll, dass er in einem vollständig geöffneten Zustand gehalten wird. Beim Schließen der Tür des Kastens muss die Wurzel des winddichten Mechanismus nach oben gehoben werden, und dann kann die Tür nicht gezogen werden, um eine Verformung des Mechanismus oder der Tür zu verhindern und ihren normalen Gebrauch zu beeinträchtigen.
(2) Nachdem der lokale manuelle Betrieb des Hochspannungs-Lastschalters abgeschlossen ist, sollte der Betriebsgrenze für den Lastbruchschalter auf der Griffhalterung in der Außentür zurückgelegt werden.
(3) Wenn die Ersatzkreis des HV -Ring -Hauptgeräts nicht vorübergehend mit Kabeln verbunden ist, sollte die Ersatzkreis vor dem Versenden von Strom geschlossen werden, oder der Kabelsitz sollte mit passender Isolationsgrenze blockiert werden, um Unfälle zu vermeiden!
(4) Die mit der Ring-Haupteinheit ausgestattete staubsichere Kappe kann die Isolationskappe . nicht ersetzen
(5) Es darf kein Kurzschlussstopfen verwenden, um das Testloch während der Operation . einzulegen. Andernfalls wird der Spannungssensor beschädigt .
(6) Der Switch mit niedriger Spannung kann nur in der entsperrten Position . nicht erzwingen und ziehen!
Unsere Fabrik
Unsere Fabrik deckt eine Fläche von 33.300 Quadratmetern ab, wobei derzeit 260 Mitarbeiter von 6.100 Quadratmetern . sind, darunter 18 Techniker, die seit vielen Jahren mit der Forschung und Entwicklung von Transformatorprodukten tätig sind, und 8 hochwertige Unternehmensmanager. Enterprise, die jährliche Produktionskapazität von mehr als 1000 mVA, die Design, Produktion und Verkauf von Transformatoren vom Open-Typ-Trockenentyp, Epoxidharz-Guss-Trockentransformatoren, amorphe Legierungstransformatoren und spezielle Transformatoren integrieren . integriert
Unser Zertifikat
Unser Unternehmen hat die ISO 9001-2008 Internationale Standard -Qualitätsmanagementsystem -Zertifizierung . Alle Leistungsindikatoren der Produkte haben die relevanten nationalen Standards und internationalen Standards . erreicht
Die Öltransformatoren und trockenen Transformatoren haben den Testbericht über das nationale Überwachungs- und Inspektionszentrum für energiesparende Produktqualität bestanden. Komplette Sätze von Niedrigspannungsschalter (GGD2) (GCK) haben den Test der China Compulsion Certification (CCC) vom State Bureau of Quality and Technical Supervision für elektrische Produkte bestanden. Indoor AC draw-out type metal clad switch-gear KYN28A-12 / 1250-31.5, fixed AC metal-enclosed Ring unit XGN15-12 / 1250-31.5 and XGN15 metal-enclosed switch-gears have passed the test of the National Quality Supervision and Inspection center for High-voltage Electrical Appliances Product.
